1、系統總體結構
在網絡視頻監控系統中，按照建設方案的物理組成和系統的技術類別劃分，可分為前端子系統、監控中心、遠程監控終端等。

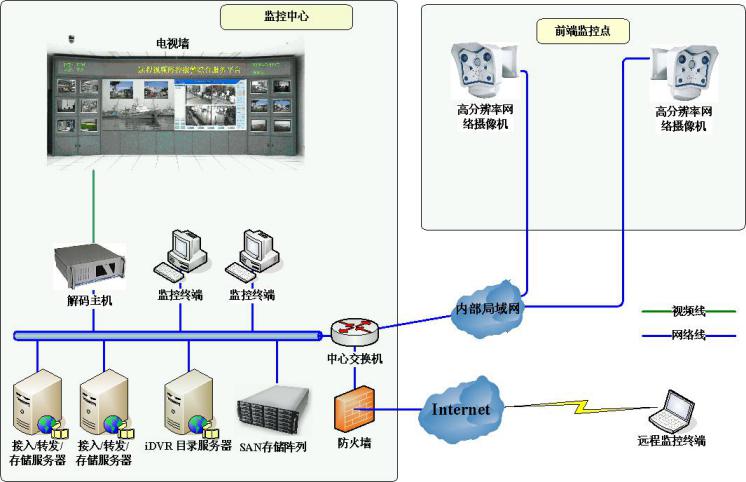

圖一、網絡視頻監控系統總體結構拓撲圖
先進視訊公司采用第三代嵌入式視頻服務器基礎上的網絡視頻監控系統，與傳統DVR系統相比具有明顯優勢：
2 無需重新布線，只需就近接入網絡接口即可實現網絡視頻傳輸；
2 系統擴展能力強，只要有網絡的地方增加設備就可擴展新的監控點；
2 維護費用低，前端設備是即插即用、免維護系統；
2 可接入多種安防報警設備；
2 中心錄像存儲功能強大，查詢和瀏覽方便快捷；
2 可實現全面網絡化、數字化的監控和管理，客戶端可靈活分布，并發用戶數量理論上只受網絡帶寬限制。
2 可接入多種其他廠家DVR設備，使用戶原先已安裝的設備得到充分利用，保護用戶投資。
2、前端子系統
監控攝像機視頻信號通過視頻線接入網絡視頻服務器（編碼器），信號經壓縮編碼后在網絡上傳輸。根據監控現場視頻路數、圖像質量、和網絡環境的區別，可以選用不同型號的網絡視頻服務器。北京先進視訊公司擁有十余個系列幾十種型號的網絡視頻服務器產品，以滿足用戶的不同需求。
視頻采用CIF格式（分辨率352*288）傳輸，可選用AV1020/1030網絡視頻服務器；
視頻采用D1格式（分辨率704*576）傳輸，可選用AV2300/AV2021網絡視頻服務器。
多路視頻服務器可選用AV3504C/F、AV3508C/F、AV3516C/F，C對應CIF格式，F對應D1格式，4、8、16分別表示4路、8路、16路視頻。
高清攝像機可選用MOBOTIX高分辨率網絡攝像機。
室外監控點需為設備添加室外防水防雷機箱。
在前端監控點可根據需求配置拾音器、音箱(擴音器)、報警按鈕和傳感設備(紅外、煙霧傳感器等)。
視頻服務器可通過DI接口接入多種周界安防設施，如靜電感應電纜、脈沖電子圍欄、埋地感應電纜、微波對射、紅外對射裝置等等。
安防報警設備接入網絡視頻服務器，其報警信號經過視頻服務器編碼后，與視頻信號一起傳送到監控中心。監控中心可對報警設備進行分組分區管理，一旦發生報警事件，網絡視頻監控系統自動進行報警聯動，可以顯示對應的報警信息，彈出報警視頻窗口，自動進行錄像，還可自動驅動云臺使攝像機轉到預置位置，啟動前端報警輸出設備如警燈、警鈴等聯動動作。
3、總控中心
系統軟件平臺、服務器和存儲設備設在監控中心。
網絡視頻監控系統軟件采用北京先進視訊（AVinfo）公司擁有自主知識產權的iDVR網絡視頻監控系統。AVinfo iDVR是北京先進視訊科技有限公司開發的專業的網絡視頻監控管理系統，基于目前最流行的Browser / Server構架，可以通過任何IP網絡（Unicast / Multicast）進行數字視頻/音頻的傳輸和管理；同時提供基于Client / Server構架的網絡視頻監控管理系統。
AVinfo iDVR服務器端軟件可在Windows? 2000 pro /2000 Server /2003 Server上運行，客戶端軟件可在Windows? 2000 Pro / XP / Server上運行。iDVR可提供分布式系統結構，一個系統中可設置多臺服務器分別運行特定的系統服務。
網絡視頻監控管理軟件平臺包括目錄（中心管理）服務、網關（設備接入）服務、視頻分發服務、錄像存儲和回放服務、視頻解碼服務等功能模塊。iDVR網絡視頻管理系統采用模塊化、分布式體系架構，各個功能模塊可以靈活組合、分散部署，具有強大的故障恢復功能、部署和擴展能力。iDVR網絡視頻管理系統具有良好的擴展性，將來增加監控點，只需增加前端子系統設備即可。
視頻監控系統通過防火墻可接入Internet，遠程管理人員可使用瀏覽器或客戶端軟件登錄到監控系統主機，實現遠程監控和管理，查看熱點事件等。
（1）系統組成
管理服務：監視整個系統運行狀態，管理系統權限。審核、處理系統控制命令，記錄系統事件。實時數據庫用于記錄系統設備實時狀態，發現異常報警時通知管理工作站。調度系統任務計劃，如：檢測系統前端設備運行工況、定期對時等。
數據庫服務：運行大型數據庫管理軟件（DBMS），保存系統配置信息、操作員帳戶權限信息、錄像文件屬性信息、操作日志等。
存儲服務：運行系統錄像存儲軟件，管理系統磁盤存儲陣列，能夠根據管理服務器的任務計劃調度錄像存儲任務，向系統數據庫中記錄錄像屬性信息。
轉發服務：采用轉發服務實現視頻數據二次分發，可有效減低前端設備網絡帶寬壓力和設備負荷，發生熱點事件需對一路并發多個訪問時，也完全不會對前端網絡視頻傳輸和錄像存儲造成影響。分發服務器支持多級部署，可根據用戶需要部署在網絡中的任何位置。
WEB服務：提供WEB方式瀏覽接口，客戶端工作站可通過訪問該服務器WEB頁面瀏覽前端視頻畫面。
SAN網絡存儲陣列：一種專業的網絡文件存儲及文件備份設備，提供給存儲服務器、應用工作站文件訪問接口。
監控客戶端：可部署在網絡中的任意位置，運行客戶端應用軟件實現系統社會治安動態網絡視頻監控功能。
（2）系統軟件
視頻管理平臺采用iDVR網絡視頻管理系統，工作于Windows環境下。
2 操作系統
采用Windows Server 2000/2003 標準中文版，安裝IIS服務。
2 數據庫
采用SQL Server 2000/2005 標準中文版。
2 視頻管理系統
北京先進視訊科技有限公司iDVR網絡視頻監控系統
（3）PC服務器
根據CRIQ測試和實際案例配置經驗，一臺PC服務器可以支持250-300路CIF格式視頻或70-80路D1格式視頻集中監控和存儲的需求。高清視頻要求更高的視頻碼流處理能力，按照每路碼流4M bps，每服務器接入35-40路視頻計算。
中心服務器組配置7臺服務器，1臺用做目錄（中心管理）服務，5臺用做錄像存儲、轉發及設備接入服務器；另1臺安裝完整iDVR系統，用作應急備份。
PC服務器參考配置：Intel 6-Core E6540 Xeon CPU，16GB 1333MHz Dual Rank RDIMMs 內存, 500GB 7.2K RPM 6Gbps 近線 SAS 硬盤，雙千兆網卡。
（4）存儲設備
系統設計規模為200路高清視頻，碼流按4000 Kbps計算。
每臺服務器支持約40路高清視頻接入、轉發與存儲，視頻碼流按4000 Kbps計算，存儲7天，每存儲服務器需12TB存儲空間。
存儲空間計算公式：
高清格式下每路每天的數據量 =
= 41.2 GB
200路高清視頻存儲7天需配置5臺容量12 TB存儲設備，總容量為60 TB。
（5）監控視頻上屏幕墻
主控中心已安裝大屏幕電視墻。高清視頻可通過新增高清解碼設備接入監控監視器或由監控客戶端PC機直接輸出VGA信號到監視器上觀看。
4、分控中心
分控中心安裝大屏幕液晶顯示器，分控終端電腦的顯示畫面直接輸出到大屏幕顯示器上實現視頻監控。
授權監控人員通過監控終端PC查看和控制權限范圍內的視頻畫面。

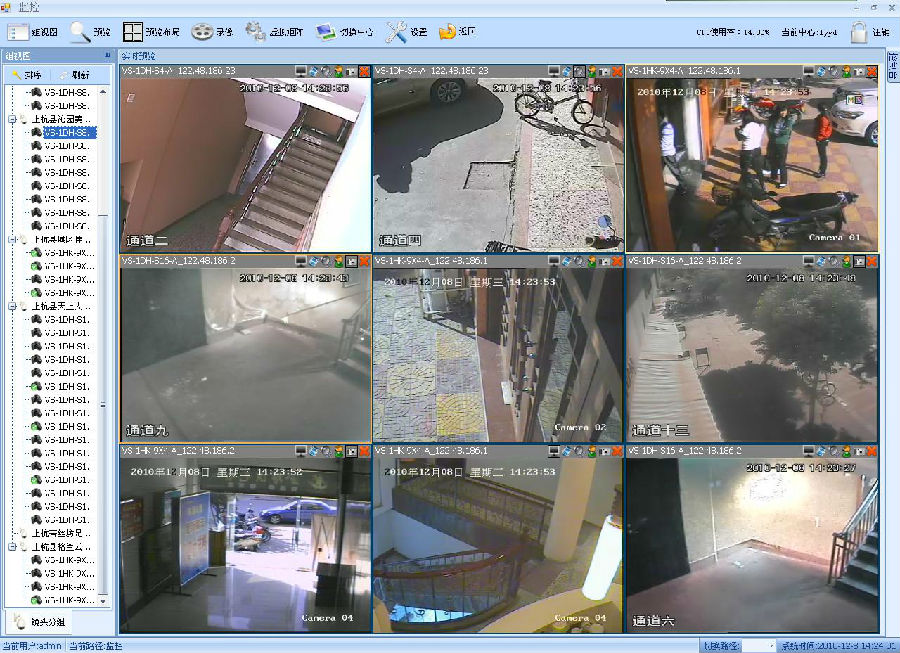

圖二、監控終端顯示界面
